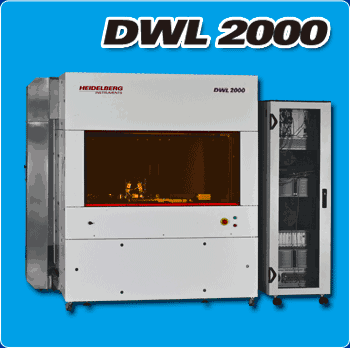

产业界也可利用的标准设备: DWL 2000
高速、高灵活度，可自动加载基板，也可装载部分其它系统DWL2000 激光掩模板绘图机高速且灵活的机台；在制作掩模板和无掩模激光直写上拥有高分辨率模组生成程序。直写范围可达 200 mm × 200 mm2。
适用于 MEMS, Bio-MEMS, Micro Optics(微光学), ASICs, Micro Fluidics(微流体力学), Sensors(传感器), CGHs，和要求微结构的其它所有应用。
应用范围：
MEMS、Bio-MEMS、光学相关等行业、需要开发高精度和高分辨率等应用软件。
光映科技 独家代理 德国海德堡仪器。 销售范围：中国大陆地区、台湾地区。
|
|
| |
 |
| |
除了高分辨率 2维模组之外, 系统更进步至创造复杂的 3维结构，在厚实的光阻剂建立单一通道。这个软件特点使定制的微光学, 能很快且容易的以折射或绕射的元素来协助您生产制造。针对这些结构设计的过程，是特别为这种情况而设计转换软体, 来实际支援这些 3维应用。 |
| |
|
| |
| 主要功能： |
应用范围： |
|
最大基板尺寸: 200 ×200 mm2 |
|
最小描绘尺寸: 0.5 μm |
|
最小描绘网格: 5 nm |
|
4 种描绘模式 |
|
进阶 3D 描绘模式 |
|
alignment 用照相机系统 |
|
背部侧面 · alignment · 系统 |
|
主机温控防尘罩 |
|
选择可能的激光源 |
|
光学/空气量规 |
|
搭载有 script 的语言功能 |
|
多种多样的绘画数据输入格式 |
| |
(DXF,CIF,GDSII,Gerber,STL) |
|
可在线上(Online)传送绘画数据 |
|
自动基板加载系统 |
|
|
MEMS |
|
Bio-MEMS |
|
Micro Optics |
|
ASIC |
|
Micro Fluid |
|
Micro sensor |
|
CGH |
|
| |
| 关键词:
掩模板 (Photo mask) 铬板 (Chrome mask) 干版 (Emulsion mask)图形发生器 (Pattern generator) 无掩膜光刻 (maskless lithography) 激光光刻 (Laser plotter) 制板 |
| |
|
|
|
|
|
 |
 |
 |
|
